- 芯片尺寸
W: 1.5-5mm, L: 15-25mm, T: 0.2-1mm
- 節拍
1.5sec(UPH: ~2K)
- 精度
±1.5um
- 固晶力
10-350N
- 溫度
Chip side: 200-450℃
Substrate: 100-150℃

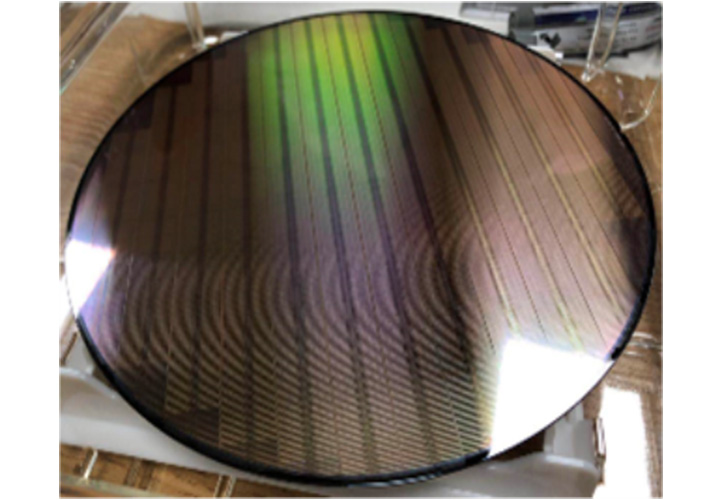

- 晶圓尺寸
8 inch and 12 inch
- 基板尺寸
35/48/70mm;25-112μm in thickness
- 固晶工藝
Flip chip & Eutectic bonding
- COF及其市場應用

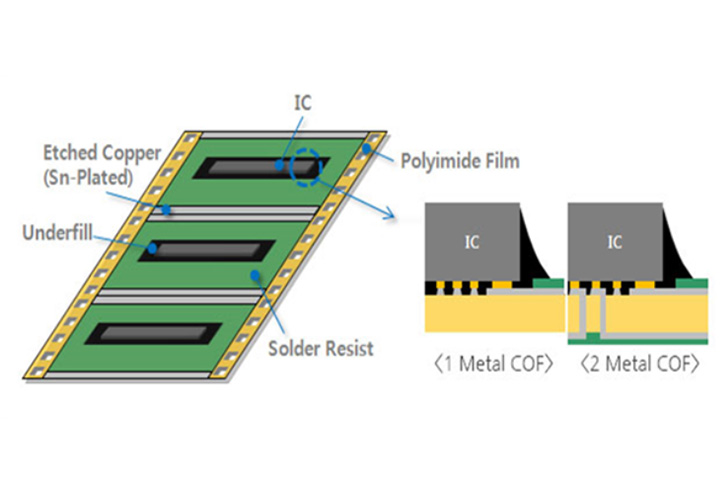

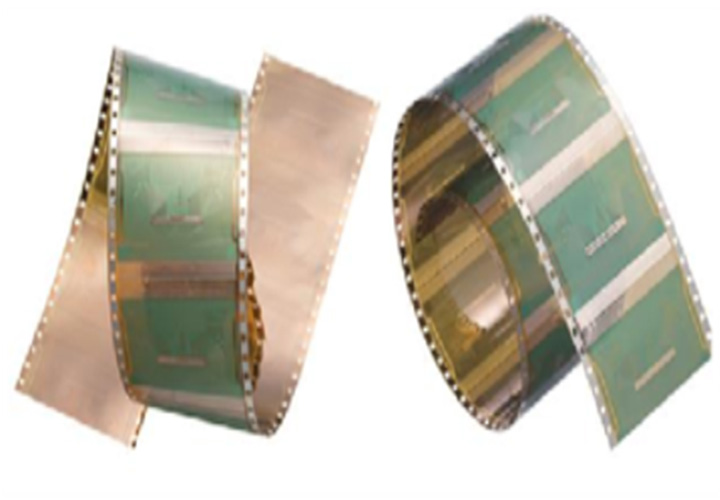

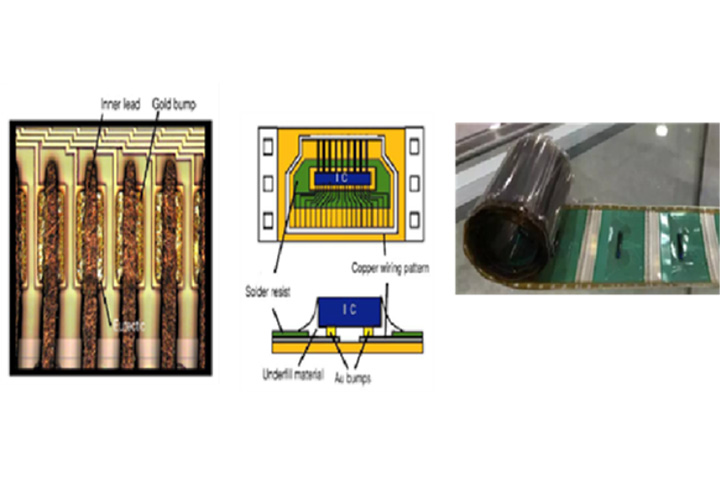

COF(薄膜覆晶封裝)全稱為Chip on Film, 是一種IC封裝技術,是將顯示驅動IC通過熱壓合將芯片上的金凸塊(Gold Bμmp)與軟性基板電路上的內引腳(Inner Lead)進行接合(Bonding) 的技術。COF是LCD/OLED顯示屏的關鍵核心部件之一,COF芯片鍵合技術(Bonding)是采用倒裝共晶方式。

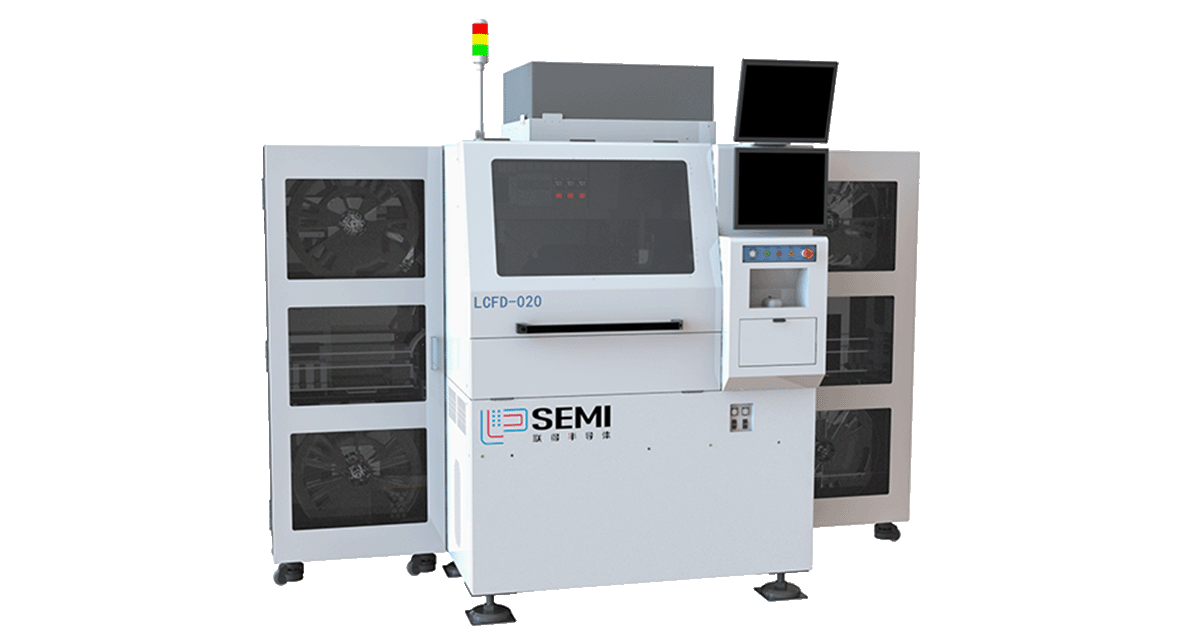

COF倒裝共晶機
COF倒裝共晶機,通過高精度倒裝共晶鍵合工藝,將顯示驅動芯片凸點與基板引腳實現互連,提高封裝密度和性能。廣泛應用于LCD/OLED顯示驅動領域,是該領域的關鍵封裝設備。
