- 名稱
模切機
- 模切速度
40m/Min
- 卷料直徑
≤Φ600mm
- 卷筒內徑
Φ76.2mm(3寸)
- 來料涂布寬度
120-250mm
- 箔材寬度
10~25mm
- 箔材厚度
110-25um(正極)
8-15mm(負極)
- 箔材寬度
10~25mm
- 極片厚度
100~300mm(正極)
80~300mm(負極)
- 模具壽命
>100萬次,可修模>15次
總壽命≥1500萬次
- 極片蛇形彎誤差
<2mm/m
- 極片波浪邊高度差
<2mm

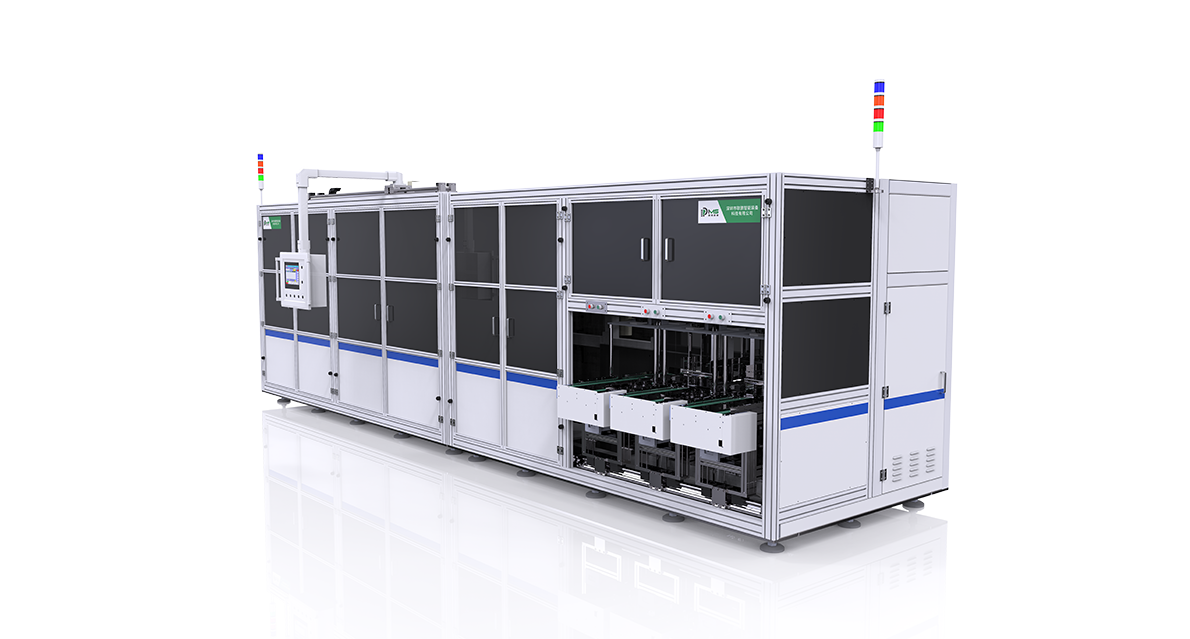

模切機
模切機,采用五金模具將極片極耳沖切成形的鉀電池工藝設備(模具式)。

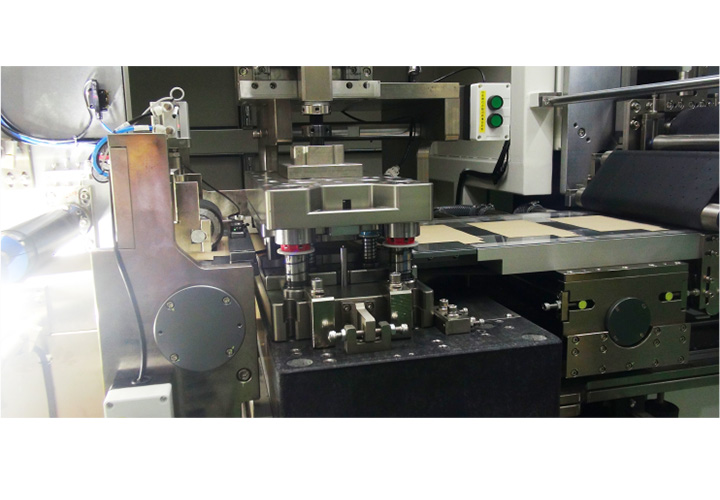

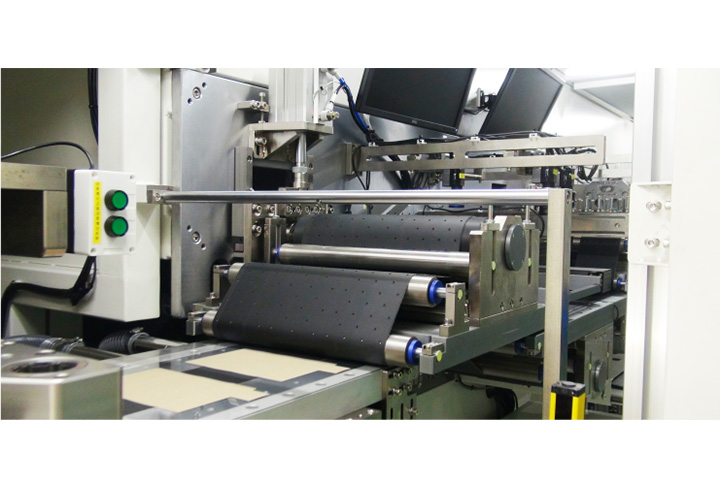

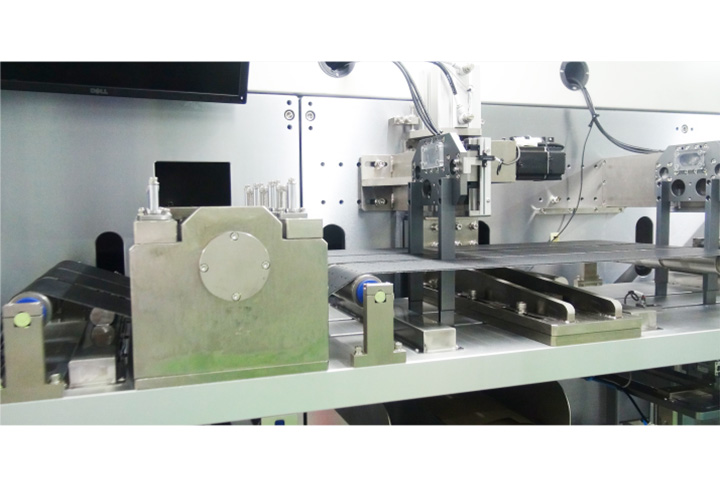

細節圖



技術參數
設備特性
- 恒張力精密控制系統,張力范圍10~100N波動范圍 +3NEPC/蛇行雙自動糾偏系統
- 高精度對輥輸送機構,切片成型精度:0.15mm;高精度低毛刺模具沖切系統,涂層區毛刺不露出涂塊壘,箔材區毛刺露出箔材平面金屬毛刺12um、垂直金屬毛刺<20um
- 多重粉塵和異物處理對策,粉塵污染少,安全性高
可選配置
- 不良品自動貼膠功能,毛刷除塵、高壓除塵、風刀除塵
- 雙放卷?xiàng)l件下,手動接帶或自動接帶可選FFU潔凈風系統
- CCD尺寸檢測,CCD缺陷檢測,貼標功能等可擴展為模切分切一體機
