- 名稱
圍壩點膠設備
- 應用
從微顯示、折疊屏、平板、筆記本電腦等顯示領域以及半導體封裝需要精密異型填充,側邊封膠,超窄線寬打印等方面。
- 五軸平臺模組
重復定位精度
Y: ±2μm
A: ±3arcsec
C: ±1.5arcsec
- EHD點膠模組
UV膠水:典型粘度 ≤5K cps;膠寬:10um;可實現變速打印,膠寬均勻性:≤±5%,(以700 μm為計算基準,膠寬變化為+35μm)。
導電膠:典型粘度:20-30Kcps,膠寬:20um;膠寬均性:+5 um。

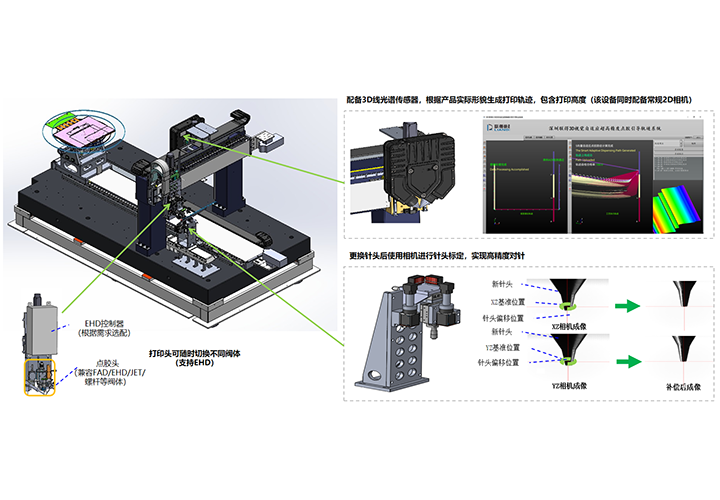

- 3D視覺模組
類型:3D線光譜共焦傳感器,可采集打印位置形貌,生成打印軌跡。
X方向分辨率:6.5μm
Z方向分辨率:0.2μm
X方向測量范圍:11.6mm
Z方向測量范圍:3mm
- 對針模組
對針X/Y精度:<5μm
- 技術優勢:
五軸精度小于2μm,3D視覺精度小于7μm,對針模組精度小于5μm,可實現高精度抓邊,高精度形貌掃描和定量打印。定制開發工藝,圍壩平整度小于25μm,線寬精度小于15μm(依據圍壩具體產品定)。
- 工藝流程:
人工上料→視覺定位產品位置→生成涂膠軌跡→五軸聯動涂膠&UV預固→人工下料

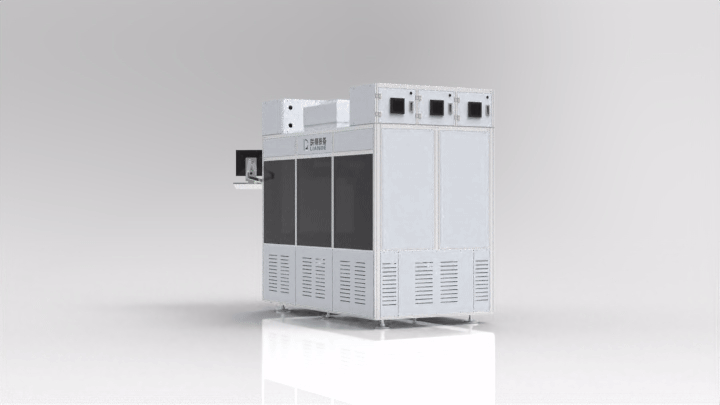

圍壩點膠設備
精密圍壩,高寬比圍壩等工藝。
