- 產品尺寸
10-23吋
- 設備節拍
10s(單邊4顆FPC計)
15s(單邊6顆FPC計)
- 精度
ACF貼附精度:X:±0.15mm(3σ),Y:±0.1mm(3σ)
TFOP:XY:±15μm(3σ)
- 設備尺寸
18150×3550×2200mm(僅供參考)
- 技術優勢
整線全自動上下料,自動串線作業,針對10-23吋柔性屏的抓取吸附客制化設計,避免吸附變形;
針對Y型長FPC預壓分開獨立對位補正,提高產品精度,設備內潔凈度百級管控。
- 工藝流程
LD→EC→T-FPC綁定(TFOP/DOT)→AOI+ART→ULD

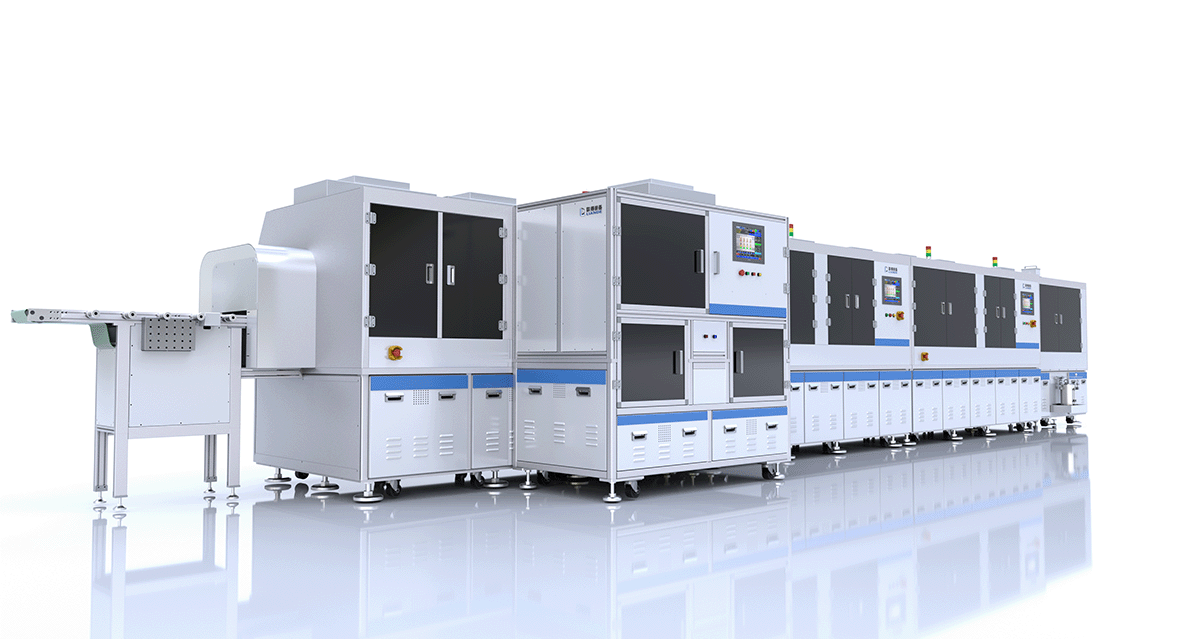

全自動柔性屏FOP綁定檢測整線
全自動柔性屏FOP綁定檢測整線,應用于23吋以下柔性屏的自動上料、上下面USC清潔,端子區Plasma清潔,FPC自動上料清潔后自動綁定,綁定后AOI偏移檢測+ART阻抗檢測,PCB自動上料情節后自動綁定,FOB綁定后下料機收料。上下料機可對接雙層AGV料車。
