- 名稱
全兼容多主柵高速串焊機
- 應用
太陽能電池片串聯焊接
- 產品尺寸
166×166-230×230mm電池片
- 主柵線數量
5BB~15BB
- 產能
8200小片/小時
- 設備大小
9450×2800×2700mm
- 工藝流程
焊帶供料→焊帶浸泡→焊帶拍扁→焊帶裁切→電池片上料→焊帶排布→疊片傳輸→紅外焊接→串裁切→串EL檢測→電池串下料

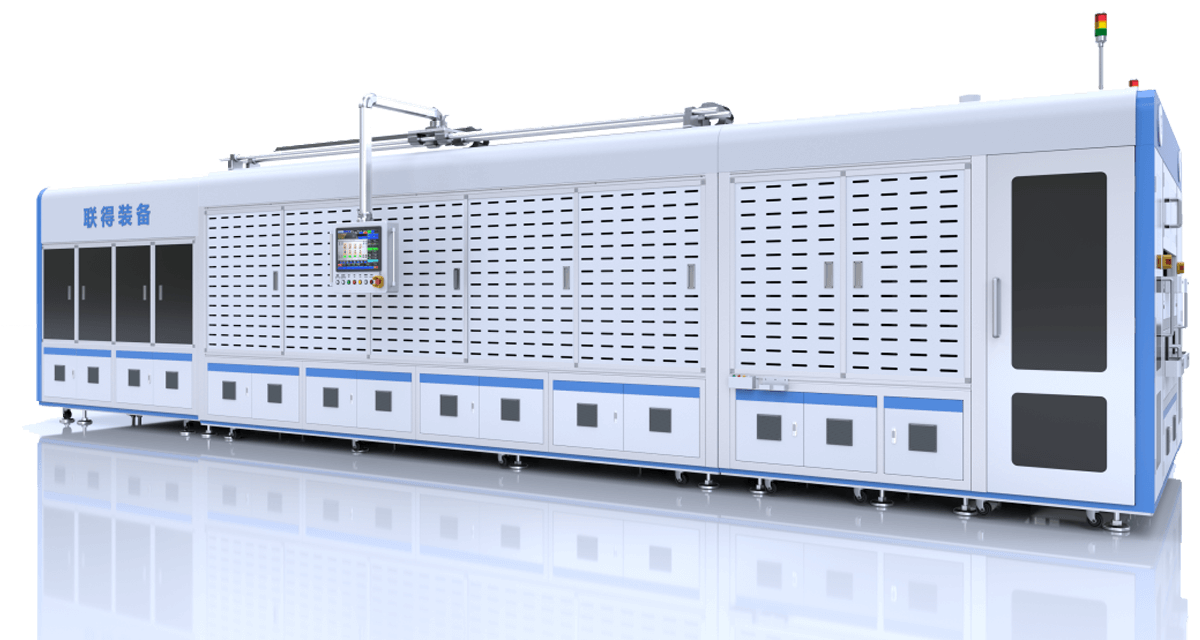

全兼容多主柵高速串焊機
全兼容多主柵高速串焊機，通過利用機械傳動對電池片進行搬送、焊接形成電池串。
技術參數
產品特點
- 1、模塊化工裝設計，切型時間短，維護成本低；
- 2、采用多分片同時疊片再焊接模式，打破單片疊片模式瓶頸，真正實現超高速焊接；
- 3、皮帶柔性傳輸，滿足電池片薄片化設計；
- 4、電池片機器視覺外觀缺陷檢測及定位補償，提高焊帶位置精度，保證焊接良率及焊接質量
- 5、兼容性強(電池片規格：166mm~230mm，分片范圍：1/2~1/4，主柵范圍：5BB~15BB)；
- 6、非接觸式紅外光焊接技術與閉環控制系統結合，實現溫和可靠、穩定的焊接效果；
- 7、預留升級AGV小車接口，實現AGV對接自動上料。
