- 名稱
匯流帶焊接機
- 應用
太陽能組件匯流條焊接
- 尺寸
1、電池片規格:156mm-220mm(出廠標配根據客戶需求);
2、組件規格:
6串×10半片×2 & 6串×11半片×2 & 6串×12半片×2&6串 ×13半片×2;
6串×15三分片×2;
5串×10半片×2 & 5串×11半片×2 & 5串×15三分片×2 ;
片間距-0.5~4mm,串間距1~6mm;
兼容21Xmm 5串版型;
3、玻璃規格: 寬:980~1500mm,長:1630~2600mm;
- 效率
20S(屏蔽旁路焊功能)
23S(開啟旁路焊功能)
- 設備大小
5126×4980×2640mm
- 工藝流程
電池板進料→拉焊帶→轉移焊帶→電池串糾偏→電磁焊接→電池板出料

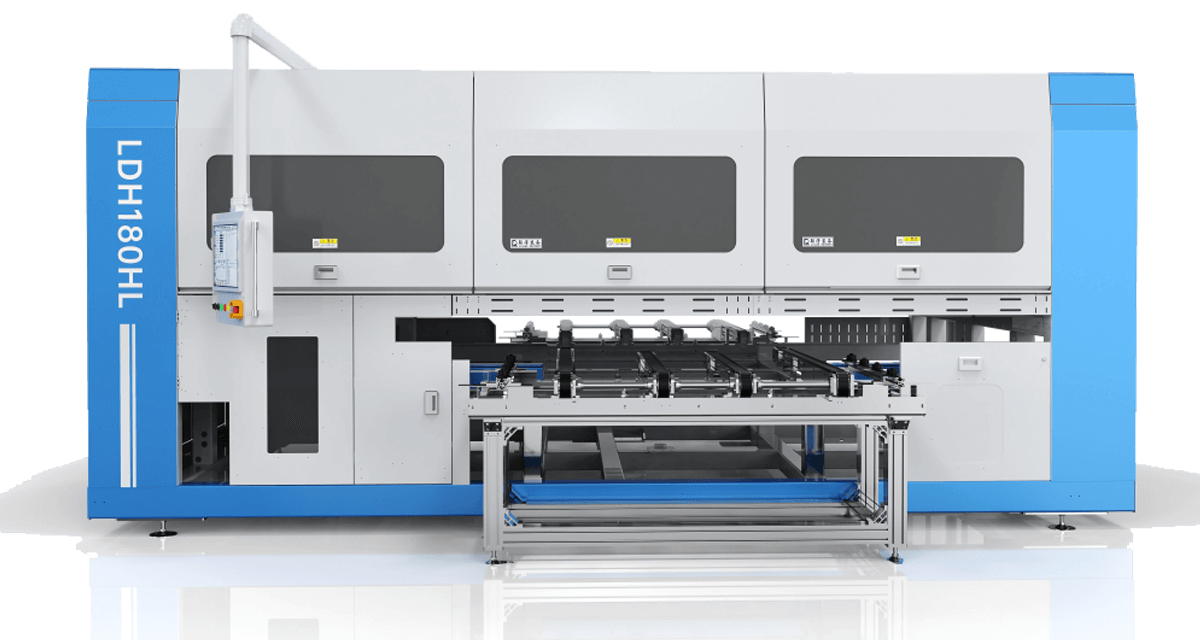

匯流帶焊接機
匯流帶焊接機,通過使用電磁焊接頭把每塊電池片的引線焊接到匯流帶上的自動化設備。

技術參數
產品特點
- 1、前 中后匯流帶同時焊接設計,設備穩定性強、稼動率高、維護方便;
- 2、采 用機器視覺對電池串進行定位補償,提高電池串引出線與匯焊帶位置精度,保證焊接良率及焊接質量;
- 3、采 用電磁感應焊接技術,焊接溫度和時間可調,真正實現超高速焊接;
- 4、兼 容性強(組件兼容:2600mm×1500mm;
- 5、 采用雙插臂方式搬運上游未焊接組件和已焊接完成的組件,做到同進同出,實現節省TT;
- 6、 電磁感應焊接技術與閉環控制系統結合,實現溫和可靠、穩定的焊接效果。
