- 應用
可用于各類組裝工序段中正面點導熱膠,可適應粘度30000-80000的膠體,自動打點、走線和點面等功能
- 尺寸
最大尺寸:500×450mm
最小尺寸:200×200mm
- 效率
根據產品點膠量定
- 各軸精度
±0.02mm
- 設備尺寸
1400x2000x2200mm(僅供參考)
- 技術優勢
設備為在線式設計,可對來料的產品+工裝板精確定位。通過機械粗定位后,雙機械手的CCD對產品進行精定位,可以同時在產品上進行點膠。
通過選用高品質的進口點膠系統,具備膠量報警,針頭清潔、稱重檢測和膠線檢測功能,保證產品高良率。
同時數據保存本地,可滿足長時間回溯。
- 工藝流程
產品流水線來料→頂升粗定位→CCD拍照→自動點膠→粗定位松開下降→流水線下料

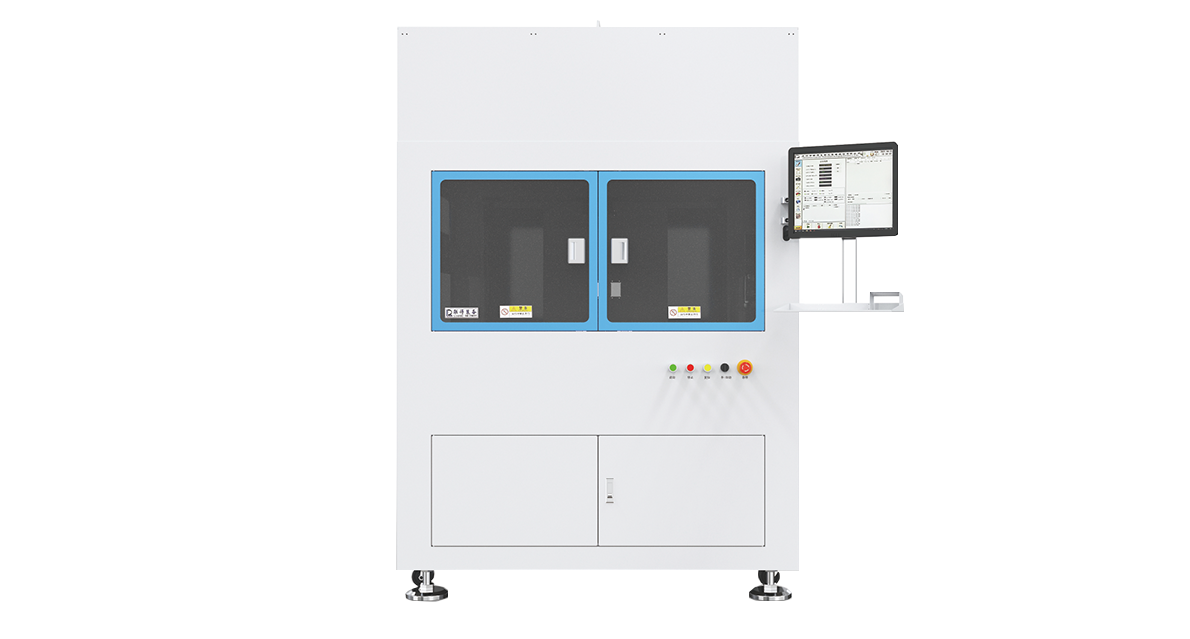

雙頭自動點導熱膠設備
雙頭自動點導熱膠設備,用于大型模塊的在線點導熱膠,流程包括來料、定位、拍照、點膠、松開定位、下料。
